KEERDUMATU TERASTROSS 35 x 7
MBL/Minimaalne katkemistugevus
(traadi tugevusgrupp N/mm2)
Diam. Weight/Kaal 1960 N/mm2 2160 N/mm2
mm kg/m kN kN
8 0,29 47,6 48,4
9 0,37 60,2 61,2
10 0,45 74,3 86,5
11 0,55 89,9 104,0
12 0,65 107,0 125,0
13 0,77 127,0 146,0
14 0,89 147,0 168,0
15 1,02 169,0 173,8
16 1,16 192,0 221,0
18 1,47 243,0 277,0
19 1,64 271,0 312,0
20 1,82 301,0 337,0
22 2,20 364,0 412,0
24 2,62 433,0 498,0
26 3,07 508,0 581,0
28 3,57 589,0 681,0
30 4,09 676,0 775,0
32 4,66 770,0 865,0
34 5,26 869,0 893,2
36 5,89 974,0 1085,0
38 6,79 1078,0 1205,0

Tagasi ↵

TERASTROSS EN 12385-4   6 x 19M + WSC  (7×19)
MBL/Minimaalne katkemistugevus
(traadi tugevusgrupp N/mm2)
Diam. Weight/Kaal 1770 N/mm2 1960 N/mm2
mm kg/m kN kN
3 0,034 5,77 6,39
4 0,061 10,3 11,4
5 0,095 16,0 17,7
6 0,14 23,1 25,5
7 0,19 31,4 34,8
8 0,24 41,0 45,4
9 0,31 51,9 57,5
10 0,38 64,1 71,0
11 0,46 77,5 85,9
12 0,55 92,3 102,0
13 0,64 108,0 120,0
14 0,75 126,0 139,0
16 0,98 164,0 182,0
18 1,24 208,0 230,0
20 1,52 265,0 284,0
22 1,84 310,0 343,0



Tagasi ↵

TERASTROSS EN 12385-4   6 x 19M + FC
MBL/Minimaalne katkemistugevus
(traadi tugevusgrupp N/mm2)
Diam. Weight/Kaal 1770 N/mm2 1960 N/mm2
mm kg/m kN kN
3 0,031 4,9 5,4
4 0,055 8,7 9,6
5 0,087 13,6 15,0
6 0,13 19,6 21,7
7 0,17 26,6 29,5
8 0,22 34,8 38,5
9 0,28 44,0 48,7
10 0,35 54,3 60,2
11 0,42 65,8 72,8
12 0,50 78,2 86,6
13 0,58 91,8 102,0
14 0,68 106,5 118,0
16 0,88 139,1 154,0
18 1,12 176,0 195,0
20 1,38 217,0 241,0
22 1,67 263,0 292,0

Tagasi ↵

RUD web – kataloogid:



TERASTROSS TERASSÜDAMIKUGA 6 x 36WS + IWRC DIN 3064
MBL/Minimaalne katkemistugevus
(traadi tugevusgrupp N/mm2)
Diam. Weight/Kaal 1770 N/mm2 1960 N/mm2 2160 N/mm2
mm kg/m kN kN kN
8 0,27 40,4 44,7 49,1
10 0,42 63,1 69,8 76,8
12 0,60 90,8 101,0 111,0
14 0,82 124,0 137,0 151,0
16 1,07 161,0 179,0 197,0
18 1,36 204,0 226,0 249,0
20 1,67 252,0 279,0 307,0
22 2,02 305,0 338,0 372,0
24 2,41 363,0 402,0 442,0
26 2,83 426,0 472,0 519,0
28 3,28 494,0 547,0 602,0
30 3,76 568,0 628,0 691,0
32 4,28 646,0 715,0 787,0
34 4,83 729,0 807,0 888,0
36 5,42 817,0 905,0 996,0
38 6,04 911,0 1008,0 1109,0
40 6,69 1009,0 1117,0 1229,0
42 7,38 1112,0 1232,0 1355,0
44 8,10 1221,0 1352,0 1487,0
46 8,85 1334,0 1478,0 1626,0
48 9,64 1453,0 1609,0 1770,0
50 10,50 1576,0 1746,0 1921,0
52 11,30 1705,0 1888,0 2076,0
54 12,20 1839,0 2036,0 2240,0
56 13,10 1978,0 2190,0 2409,0
57 13,60 2049,0 2269,0 2496,0
58 14,10 2121,0 2359,0 2583,0
60 15,10 2270,0 2514,0 2765,0

Tagasi ↵



TERASTROSS DIN 3064   6 x 36WS + FC
MBL/Minimaalne katkemistugevus
(traadi tugevusgrupp N/mm2)
Diam. Weight/Kaal 1770 N/mm2 1960 N/mm2 2160 N/mm2
mm kg/m kN kN kN
8 0,24 37,4 41,4 45,5
10 0,38 58,4 64,7 71,2
12 0,55 84,1 93,1 102,0
14 0,75 114,0 127,0 140,0
16 0,97 149,0 166,0 183,0
18 1,23 189,0 209,0 230,0
20 1,52 234,0 259,0 285,0
22 1,84 283,0 313,0 344,0
24 2,19 336,0 372,0 409,0
26 2,57 395,0 437,0 481,0
28 2,98 458,0 507,0 558,0
30 3,42 525,0 582,0 640,0
32 3,89 598,0 662,0 728,0
34 4,40 675,0 747,0 822,0
36 4,93 757,0 838,0 922,0
38 5,49 843,0 934,0 1027,0
40 6,08 934,0 1034,0 1137,0
42 6,71 1030,0 1140,0 1254,0
44 7,36 1130,0 1252,0 1377,0
46 8,05 1235,0 1368,0 1505,0
48 8,76 1345,0 1490,0 1639,0
50 9,51 1460,0 1616,0 1778,0
52 10,30 1579,0 1748,0 1923,0
54 11,10 1703,0 1885,0 2074,0
56 11,90 1831,0 2028,0 2231,0
57 12,40 1897,0 2101,0 2311,0
58 12,80 1964,0 2175,0 2393,0
60 13,70 2102,0 2328,0 2561,0

Tagasi ↵



KETT-TROPID, KONKSUD,  KETT, KETI KOMPONENDID

1-HARULISED KETT-TROPID

klass 8 – G80
klass 10 – G100                                                                                     tavaline                     lühenduskonksuga





Tootekood
sulgurkonksuga
L=1m





Tootekood
turvakonksuga
L=1m



Tootekood
lühendus-
konksuga:

koodi lõpus  + LK







Klass






Kett
       diam./mm

Otsetõstel 100%


Vastavalt  EN 818 – 1, 818 – 4

Töökoormus WLL/kg    Varutegur 4:1

TKSK106010G80 TKTK106010G80 LK   8  6 1120
TKSK106010G100 TKTK106010G100 LK 10 6 1400
TKSK108010G80 TKTK108010G80 LK 8 8 2000
TKSK108010G100 TKTK108010G100 LK 10 8 2500
TKSK110010G80 TKTK110010G80 LK 8 10 3200
TKSK110010G100 TKTK110010G100 LK 10 10 4000
TKSK113010G80 TKTK113010G80 LK 8 13 5400
TKSK113010G100 TKTK113010G100 LK 10 13 6750
TKSK116010G80 TKTK116010G80 LK 8 16 8000
TKSK116010G100 TKTK116010G100 LK 10 16 10000
TKSK120010G80 TKTK120010G80 LK 8 20 12500
TKSK119010G100 TKTK119010G100 LK 10 19 14000
TKSK122010G80 TKTK122010G80 LK 8 22 15000
TKSK122010G100 TKTK122010G100 LK 10 22 19000
TKSK126010G80 TKTK126010G80 LK 8 26 21200
TKSK132010G80 TKTK132010G80 LK 8 32 31500

 L – maksimaalne kasulik tööpikkus vastavalt tellimusele.

2-HARULISED KETT-TROPID

klass 8 – G80
klass 10 – G100





Tootekood
sulgurkonksudega
L=1m





Tootekood
turvakonksudega
L=1m



Tootekood
lühendus-
konksudega:

koodi lõpus  + LK







Klass






Kett
diam./mm

Tõstenurk 0°<β≤45°



Tõstenurk 45°<β≤60°

          Vastavalt  EN 818 – 1, 818 – 4

Töökoormus WLL/kg    Varutegur 4:1

TKSK206010G80 TKTK206010G80 LK 8 6 1600 1120
TKSK206010G100 TKTK206010G100 LK 10 6 2000 1400
TKSK208010G80 TKTK208010G80 LK 8 8 2800 2000
TKSK208010G100 TKTK208010G100 LK 10 8 3550 2500
TKSK210010G80 TKTK210010G80 LK 8 10 4250 3150
TKSK210010G100 TKTK210010G100 LK 10 10 5600 4000
TKSK213010G80 TKTK213010G80 LK 8 13 7500  5300
TKSK213010G100 TKTK213010G100 LK 10 13 9500 6700
TKSK216010G80 TKTK216010G80 LK 8 16 11200 8000
TKSK216010G100 TKTK216010G100 LK 10 16 14000  10000
TKSK220010G80 TKTK220010G80 LK 8 20 17000 12500
TKSK219010G100 TKTK219010G100 LK 10 19 20000 14000
TKSK222010G80 TKTK222010G80 LK 8 22 21200 15000
TKSK222010G100 TKTK222010G100 LK 10 22 26500 19000
TKSK226010G80 TKTK226010G80 LK 8 26 30000 21200
TKSK232010G80 TKTK232010G80 LK 8 32 45000 31500

L – maksimaalne kasulik tööpikkus vastavalt tellimusele.

4-HARULISED KETT-TROPID

klass 8 – G80
klass 10 – G100







Tootekood
sulgurkonksudega
L=1m







Tootekood
turvakonksudega
L=1m





Tootekood
lühendus-
konksudega:

koodi lõpus  + LK









Klass








Kett
diam./mm

Tõstenurk 0°<β≤45°

Tõstenurk 45°<β≤60°



3- ja 4-harulised

 Vastavalt  EN 818 – 1, 818 – 4

Töökoormus WLL/kg    Varutegur 4:1

TKSK406010G80 TKTK406010G80 LK 8 6  2360 1700
TKSK406010G100 TKTK406010G100 LK 10 6 3000 2120
TKSK408010G80 TKTK408010G80 LK 8 8  4250 3000
TKSK408010G100 TKTK408010G100 LK 10 8  5300  3750
TKSK410010G80 TKTK410010G80 LK 8 10  6700 4750
TKSK410010G100 TKTK410010G100 LK 10 10  8400 6000
TKSK413010G80 TKTK413010G80 LK 8 13 11200  8000
TKSK413010G100 TKTK413010G100 LK 10 13 14000 10000
TKSK416010G80 TKTK416010G80 LK 8 16 17000 11800
TKSK416010G100 TKTK416010G100 LK 10 16  21200   15000
TKSK420010G80 TKTK420010G80 LK 8 20 26500 19000
TKSK419010G100 TKTK419010G100 LK 10 19 30000  21200
TKSK422010G80 TKTK422010G80 LK 8 22 31500 22400
TKSK422010G100 TKTK422010G100  LK 10 22 40000 28000
TKSK426010G80 TKTK426010G80 LK 8 26 45000 31500
TKSK432010G80 TKTK432010G80 LK 8 32 67000 47500

L – maksimaalne kasulik tööpikkus vastavalt tellimusele.





TÕSTEKETI KOMPONENDID KLASS 8

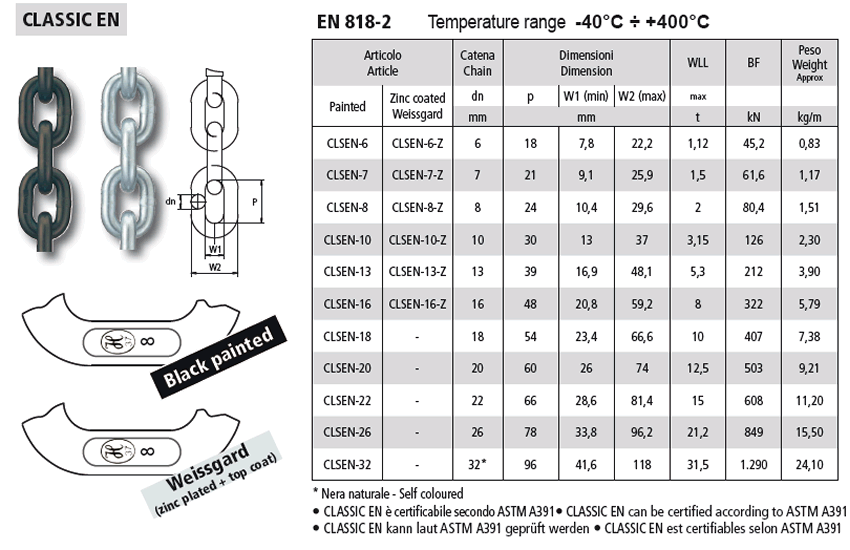

Tõstekett

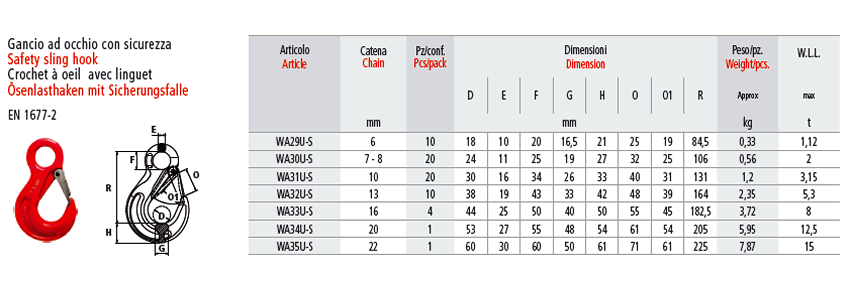

Sulgurkonks SKS
silmusega

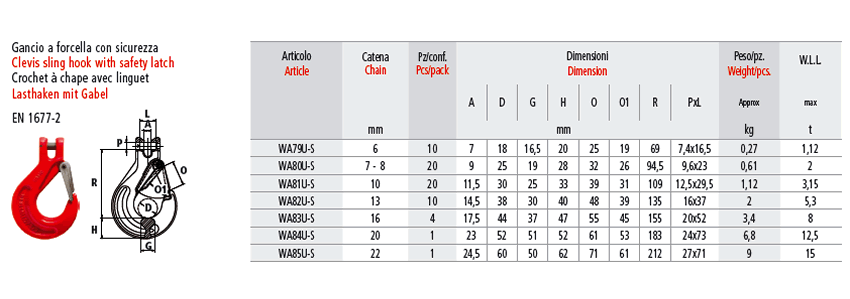

Sulgurkonks SKK
kahvlliidesega

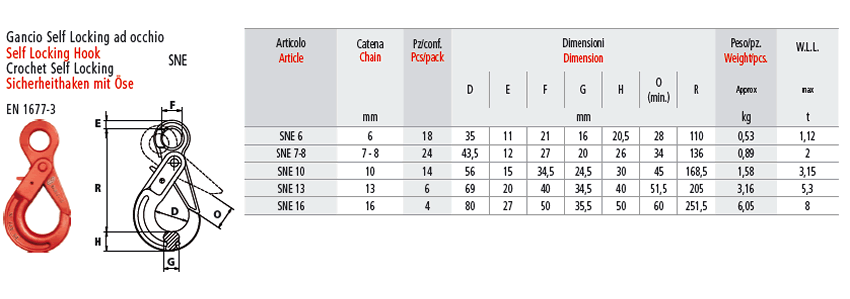

Turvakonks TKS
silmusega

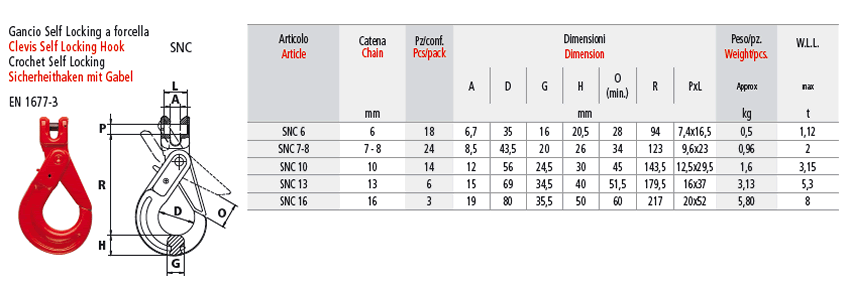

Turvakonks TKK
kahvelliidesega

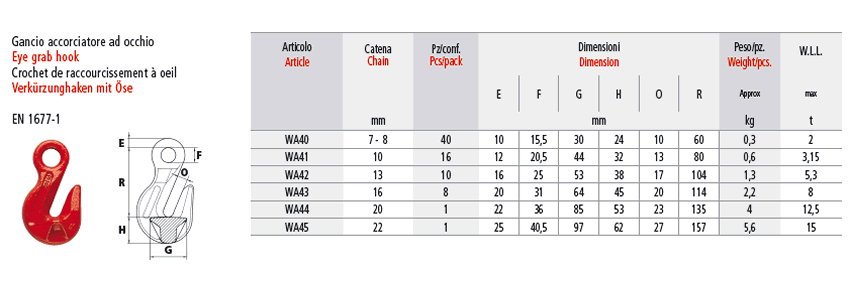

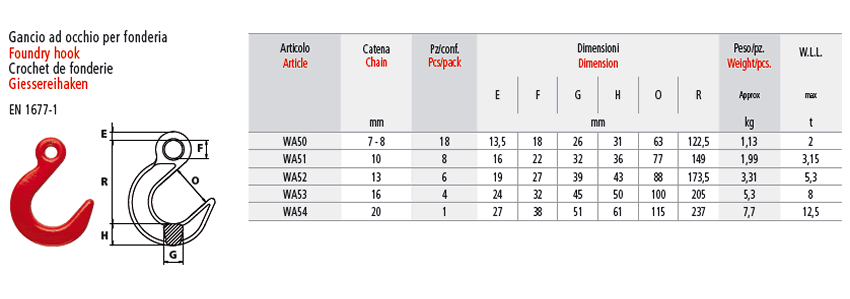

Suur avakonks SAK Lühenduskonks LK

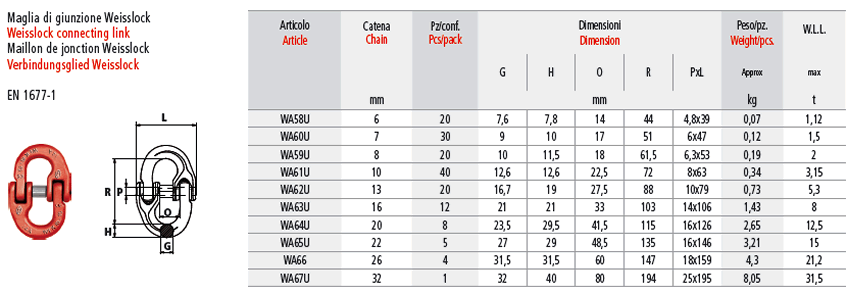

  Ühenduslüli ÜL

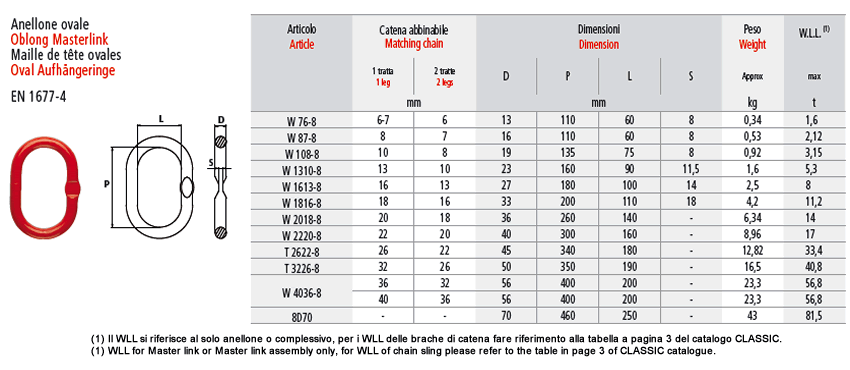

Tõsterõngas A
väiksem
1-2 haruline

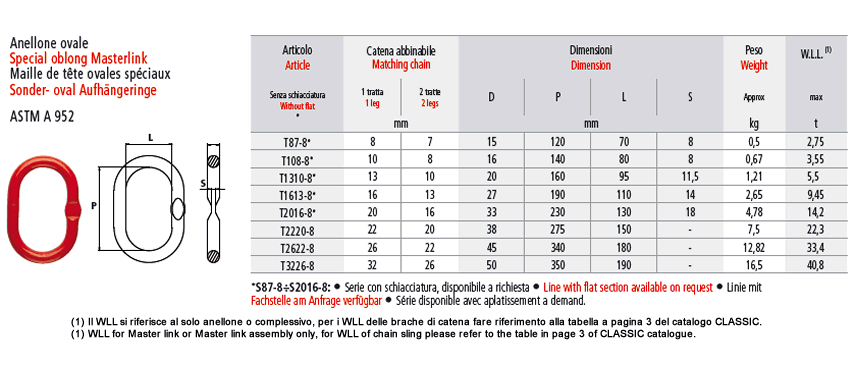

Tõsterõngas B
suurem
1-2 haruline

Tõsterõngas
väiksed lisarõngad
3-4 haruline

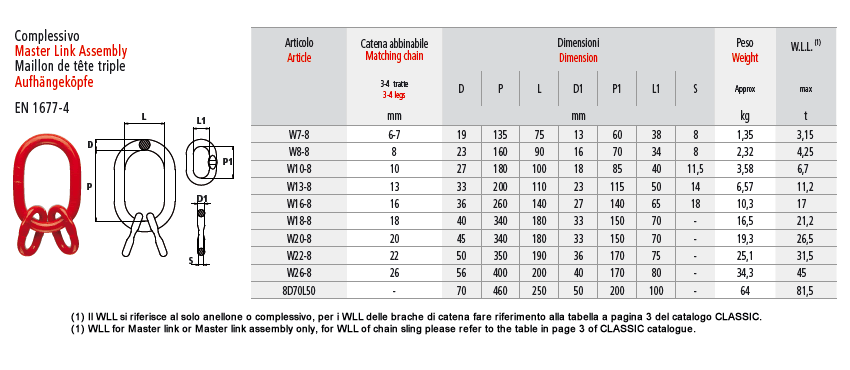

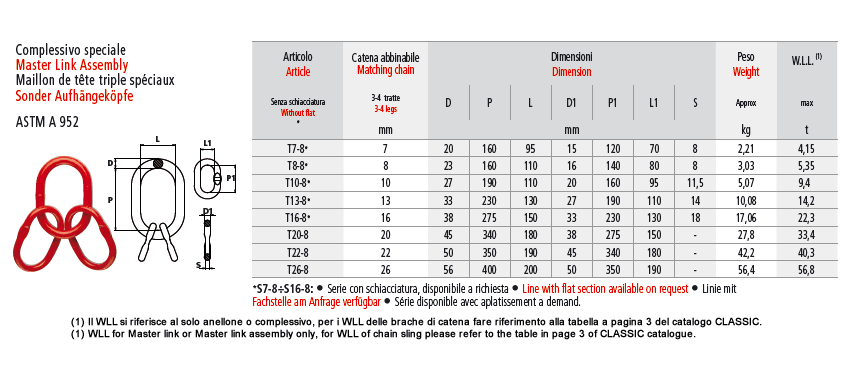

Tõsterõngas
suured lisarõngad
3-4 haruline
 Sulgurkonksu
varuosade
komplekt




KOORMAKINNITUSVAHENDID

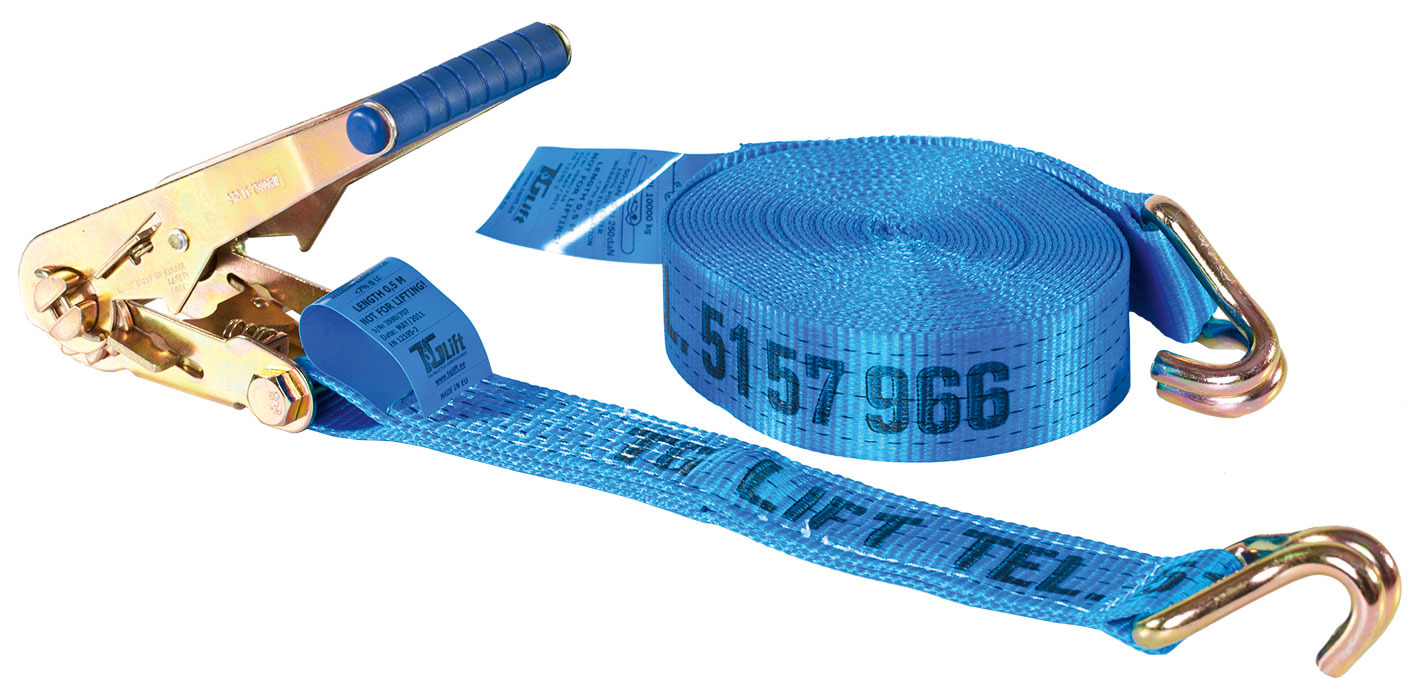

KOORMAVÖÖD
KOORMAKETID
KETINIGUTID
SIDUMISVÖÖD
PAKKE- JA  KINNITUSLINDID
SIDUMISLINDI PANDLAD JA LUKUD

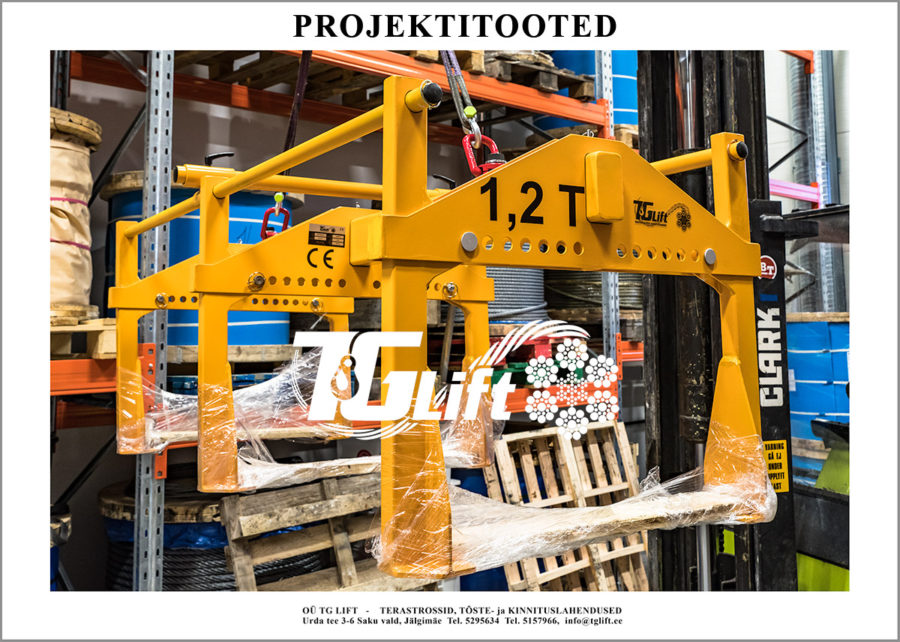

PROJEKTITOOTED

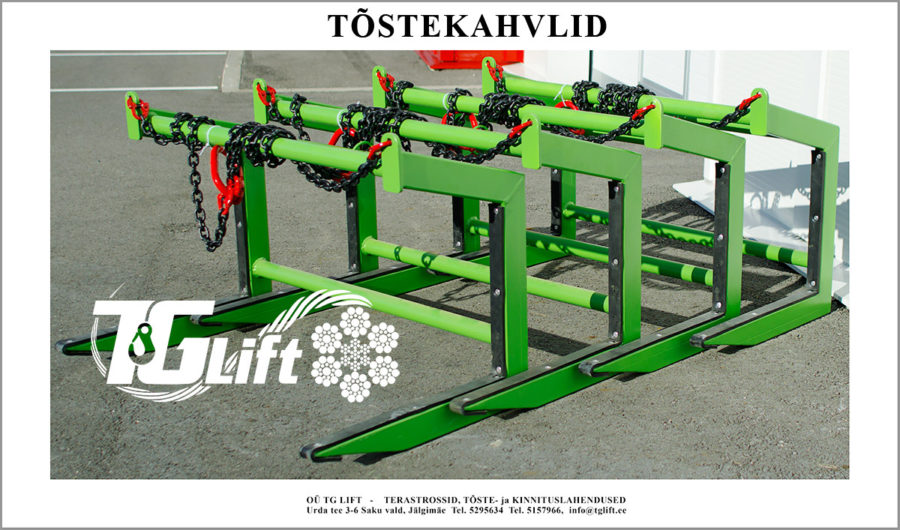

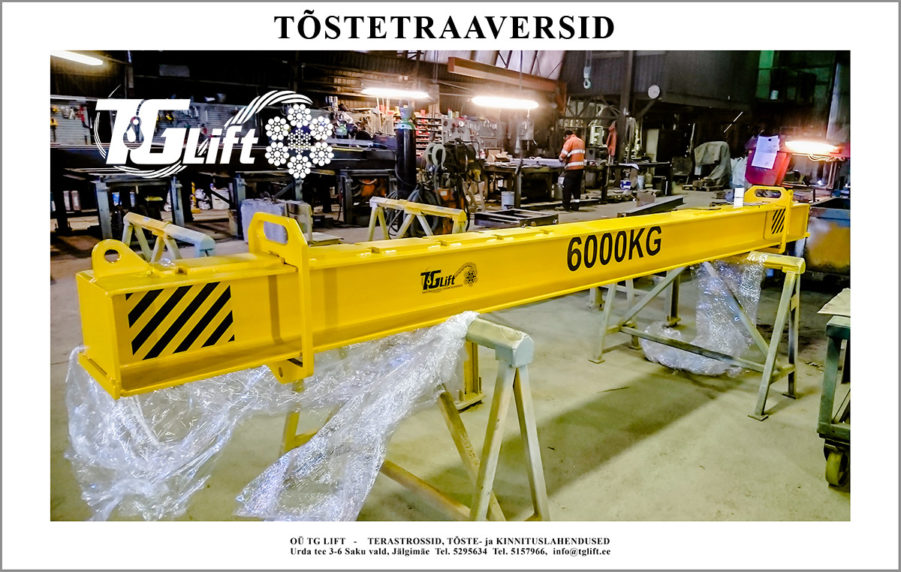

TÕSTETRAAVERSID, TÖÖSTUSVINTSID,  TÕSTEKAHVLID, HAARATSID, TOODETE KATSETAMINE,  ERIPROJEKTID – toodete väljatöötamine, projektide juhtimine

MUUD TOOTED



D_RING

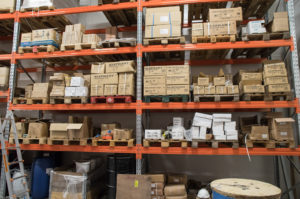

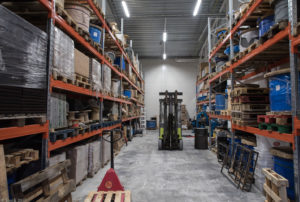

            NB! Standardtooted valdavalt laos

Koostööpartnerid ja
kaubamärgid

NAGAKI TALID JA HAARATSID (pdf kataloog)
  • MEREKONTEINERITE NURGAD ISO 1161 (laokaup)
  • TÕSTESEEKLID (laokaup)
  • TROSSILUKUD (laokaup)
  • KOUSID (laokaup)

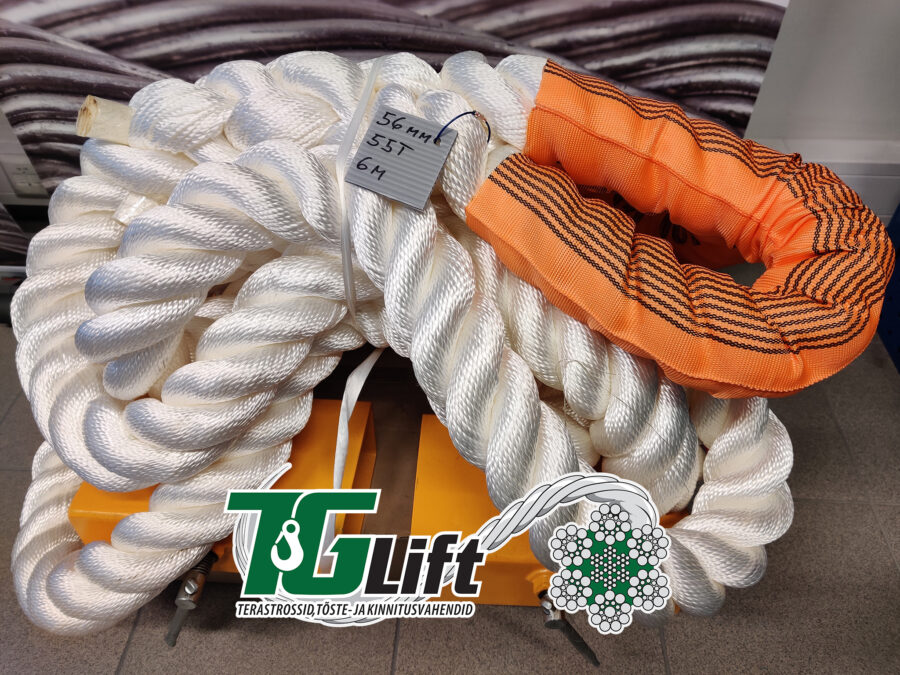

  • PUKSIIRKÖIED (laokaup)
 DELTA
  • TÕSTEPLOKID
  • TRAAVERSID (tellimisel)

  • ELEKTRITELFRID
  • TALREPID
  • TÖÖSTUSVINTSID (tellimisel)
  • KINNITUSKETID – TSINGITUD JA GALVANISEERITUD
  • KÖIED
  • Palju muid temaatikaga seonduvaid tooteid
